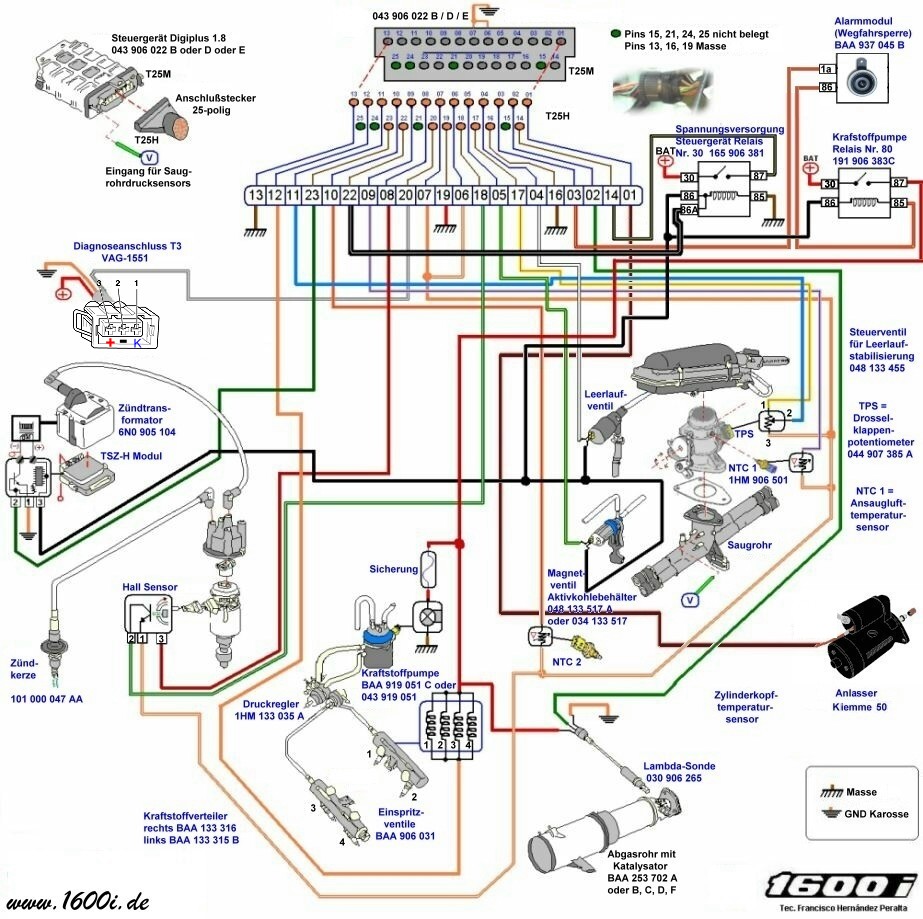

Die ultimative 1600i Übersicht
Durch klicken auf das Bild erhaltet ihr ein noch größeres, dies hat dann aber ca. 400KB.
Diese Darstellung enthält leider folgende Fehler !!!
- Pin 1 des Steuergerätes geht nicht gegen Masse wie dargestellt, sondern ist mit Plus des Anlasser verschaltet.
- Pin 17 des Steuergerätes geht nicht an den Pin 2 des Drosselklappenpotis, sondern an dessen Pin 1
- Pin 11 des Steuergerätes geht nicht gegen Pin 1 des Drosselklappenpotis, sondern an dessen Pin 2
- Die Nummerierung am Diagnosestecker ist falsch herum
