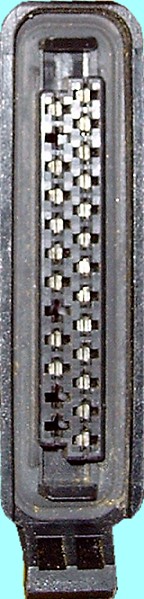

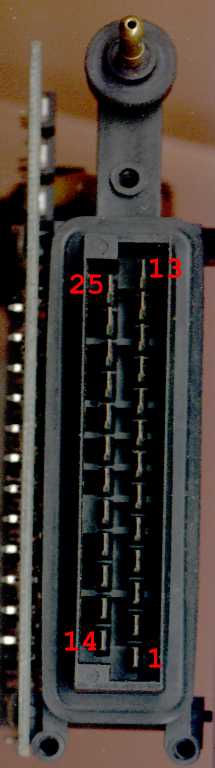

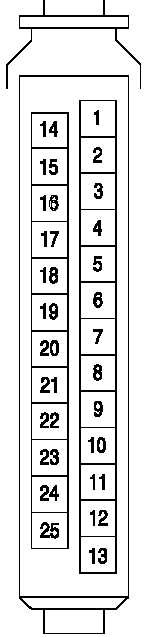

PIN |
Beschreibung |
Kabelfarbe |
1 |
Plusverbindung/Anlasser an |
rot/schwarz |
2 |
Lambdasonde |
schwarz |
3 |
Kraftstoffpumpenrelais(rot/gelb) Steuergerät Alarmanlage(schwarz/blau) |
rot/gelb |
4 |
Leerlaufstabilisierungsventil |
weiß |
5 |
Magnetventil 1 für Aktivkohlebehälter |
grün/gelb |
6 |
verbunden mit 7 (Hallgeber -, Motortemp., Lufttemp., Drosselpoti) |
braun/weiß |
7 |
verbunden mit 6 |
braun |
8 |
Hallgeber + |
rot/schwarz |
9 |
Geber Ansauglufttemperatur |
lila/schwarz |
10 |
Geber Motortemperatur |
braun/rot |
11 |
Drosselklappenpoti |
gelb/rot |
12 |
Minusverbindung für Einspritzventile |
braun |
13 |
Masse (Steckverbinder T3/2 Leitungsstrang Digifant)
Zündtrafo (Klemme 31) |
braun |
14 |
Stromversorgungsrelais für Digifant, über Relais von Sicherung
7 |
schwarz/gelb |
15 |
nicht belegt |
|
16 |
Masse |
braun |
17 |
Drosselklappenpoti |
blau |
18 |
Hallgeber |
grün/weiß |
19 |
Masse |
braun |
20 |
Steckverbinder T3/1 Motorraum,
K-Leitung Diagnosebuchse |
braun/weiß
(grau) |
21 |
nicht belegt |
|
22 |
Ausgang zur Ansteuerung des Stromversorgungsrelais Digifant, liefert
wenn aktiv Masse |
schwarz/weiß |
23 |
Zündtrafo (Klemme 1) |
grün/schwarz |
24 |
nicht belegt |
|
25 |
nicht belegt |
|
